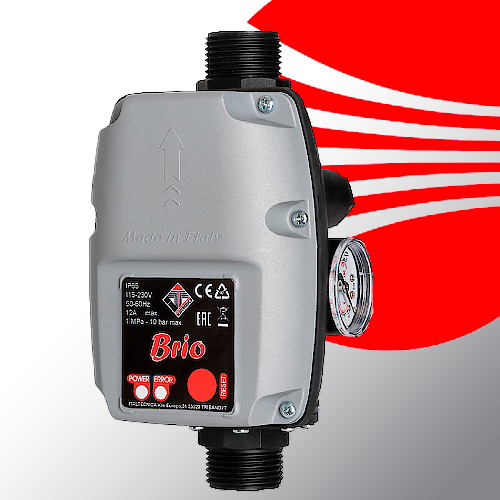

Brio Italtecnica Електронне реле тиску

BRIO - це електронне управління насосм, (Italtecnica) призначено для автоматичного вмикання і вимикання електричного помоса при падінні тиску (відкритті крана), і припинення потоку через систему (закривання крана) відповідно.

Більш того, BRIO Відключає насос при відсутності потоку води, запобігаючи праці насоса без води.

Рекомендується використовувати BRIO  у системах водопостачання, у яких відсутні зважені частинки. Якщо це неможливо, вам слід встановити фільтр на вході до пристрою.

Щоб запобігти удару електричним струмом і пожежі, прочитайте і строго дотримуйтесь таких правил:
Завжди відключайте пристрій від електричного струму перед проведенням будь-яких робіт;
Підключаючи пристрій, використовуйте кабель відповідного перерізу за потужністю насоса;
Коли BRIO  Використовується для плавальних басейнів або фонтанів, потрібно використовувати автоматичний диференційальний вимикач на 30мА.

ПОПЕРЕДЖЕННЯ, коли пристрій вимикає насос, труби перебувають під тиском. При виконанні будь-яких робіт потрібно відкрити кран для скинення тиску.

Якщо цей пристрій увімкнено, його буде показано на 15 секунд. Всі наступні включення пристрою відбуваються при зниженні тиску у системі (при відкритті крана) до встановленого значення.

У традиційній системі водопостачання з реле тиском і гідроакумулюючим баком помос відключається при досягненні певного тиску. У протилежності цьому в BRIO  Насос відключається при знизенні потоку води нижче мінімального значення. Якщо ви досягнете мінімального потоку, то затримка вимкнення триває від 7 до 15 секунд. Логіка цієї функції - зменшити кількість включень насоса.

Одним з основних переваг цього пристрою є управління насосм без гідроакумуліруючого бака. Такий спосіб ліпше використовувати при довготривалих водорістьх, поливанні, перекачці, а також для економії місця в приміщенні або примітці. Насосна автоматика BRIO Також можна використовувати гідроакумуляючі баки та реле автоматики:

• З гідроакумулюючим баком і релі тиску. У цьому випадку максимальний тиск води у системі Р (викл. ) ставитиметься на релі тиску, а мінімальний Р (вкл.) - на BRIO  (рис.1 поз.5). У такому разі слід зробити так, щоб Р (вкл. ) на BRIO Було менше, ніж Р (вкл.) на релі тиску. Мережева напруга надходить до контакту BRIO (рис.1 поз.7). З контактів BRIO  (рис.1 поз.4) Харчування подається на релі тиску, а з реле — на насос.

• З гідроакумулюючим баком без реле тиску. У цьому випадку мінімальний тиск Р (вкл. ) виставляється на BRIO Вінтом (ріс.1 поз.5). Р (вкл. ) мусить бути трохи більше, ніж мінімальний тиск на корпусі насоса. Вимикається насос, якщо ви досягнете максимального тиску у системі, яка може створювати насос (Рмакс. вказане на корпусі насоса).

• BRIO Вона встановлюється в будь-якому місці після насосу перед гідроакумулюючим баком до першої точки розбору води. Напрямок стрілки на корпусі приладу повинен збігатися з рухом води в системі водопостачання. Перевірте герметичність всіх з' єднань. Якщо ви використовуєте насос з максимальним тиском понад 10 барів, встановіть на вході пристрою редуктор тиску.

• Використовуючи фастони, з'єднайте пристрій до насосу і електромережі.

• Мінімальний робочий тиск встановлено на заводі 1,5 бар, що є оптимальним значенням для більшості застосувань. Мінімальний робочий тиск можна відрегулювати, якщо необхідно, відвертаючи гвинта (див.1 поз.5).

• Якщо ви зливаєте воду з системи (наприклад, на зимовий час) вам слід взяти до уваги, що BRIO має вбудований зворотний клапан.

Для забезпечення коректної роботи BRIO максимальний тиск на насосі має бути принаймні на 0,6 бар вище, ніж мінімальний робочий тиск BRIO

Пам’ятайте: не докладайте великих зусиль, щоб не пошкодити пластмасовому корпусу. Використовуйте тефлонову стрічку для герметизації. Забороняється використовувати паклю.

Увага: якщо рівень води нижче місця розташування насосу, то магістраль має бути обладнана зворотним клапаном.

5.1 Перед включенням заповніть всмоктальну магістраль водою, додайте подачу електрики на BRIO. Коли насос вимкнеться, відкрийте кран розташований після насосу.

5.2 Інсталяція правильна, якщо потік регулярно і якщо насос працює безперервно. Якщо немає води, натисніть кнопку RET (більше 50 сек), щоб усунути вплив BRIO на систему водопостачання. Якщо проблема не усунулася, повторіть п.5.1.
Зупинка « сухий хід»: червона лампочка FAILURE LED горить при вимкненому насосі, якщо система захисту від сухого ходу. Щоб перезапустити систему, натисніть кнопку «RESET» після перевірки на наявність води в системі.
